  記錄儀記錄開關量，是要判斷一下開關量是有源還是無源的。有源是輸出有電壓，電路中本身帶電源，無源是輸出沒有電壓。有5個方式可供選擇來記錄開關量信號。主要涉及到儀表組態和接線問題。
有源情況下：

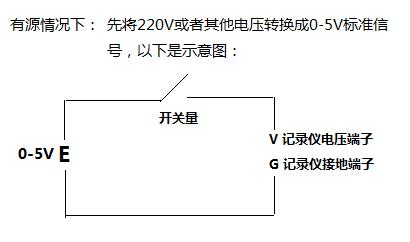

  第一種方法：利用變送器，比如是有源信號電壓220V，那么可以通過電壓變送器轉化成0-5V或者其他一些標準的記錄儀可以接收的信號（0-10V、4-20mA等），記錄儀組態設置成0-5V輸入，量程對應0-1，接線上面可以把開關量串到回路中，和記錄儀對應的端子連接就可以。也就是開關量斷開時，記錄儀顯示0，那么0代表斷開，記錄儀顯示1的時候，1代表閉合。

  第二種方法：利用繼電器。將現場待記錄的開關量信號接到繼電器上面，將220V電源串聯接入到電路中，由于繼電器輸出的是開關量信號，此時就相當于把有源變成了無源，可以通過無源情況下的三種方式來記錄。不是直接通過報警輸出。
無源情況下：
  第三種方法:開關量是不帶電壓的情況下，那么可以和第一種方法一樣，用0-5V或者0-10V開關電源來充當電源，接線上將開關量信號串到回路中，和記錄儀對應的端子連接就可以。儀表組態的設置成對應的信號輸入，比如0-5V，量程設置成0-1V，那么0代表斷開，1代表閉合。
  第四種方法：利用熱電偶信號輸入，比如儀表設成K型熱電偶信號，量程設置成0-1，原理是將記錄儀和開關量串聯起來，組態上記錄儀設置成斷線走向起點，那么開關量斷開的時候，記錄儀就是顯示0，此時表示斷開狀態；如果是閉合，那么接線會把電壓和接地端短接，這個時候表示的是冷端溫度，因為冷端溫度會超過記錄儀設置的最大量程，那么記錄儀就會顯示1，此時表示開關量閉合。
  第五種方法：利用熱電阻信號輸入，回路中串一個250歐姆的電阻進去，儀表組態設成pt100，量程設成0-409℃，因為409℃對應pt100的阻值是250歐姆，儀表組態里斷線設成走向起點，當開關量斷開的時候，記錄儀就會顯示0；如果記錄儀顯示409，那么表示回路是通的，回路電阻是250歐姆，此時表示開關量是閉合狀態。
